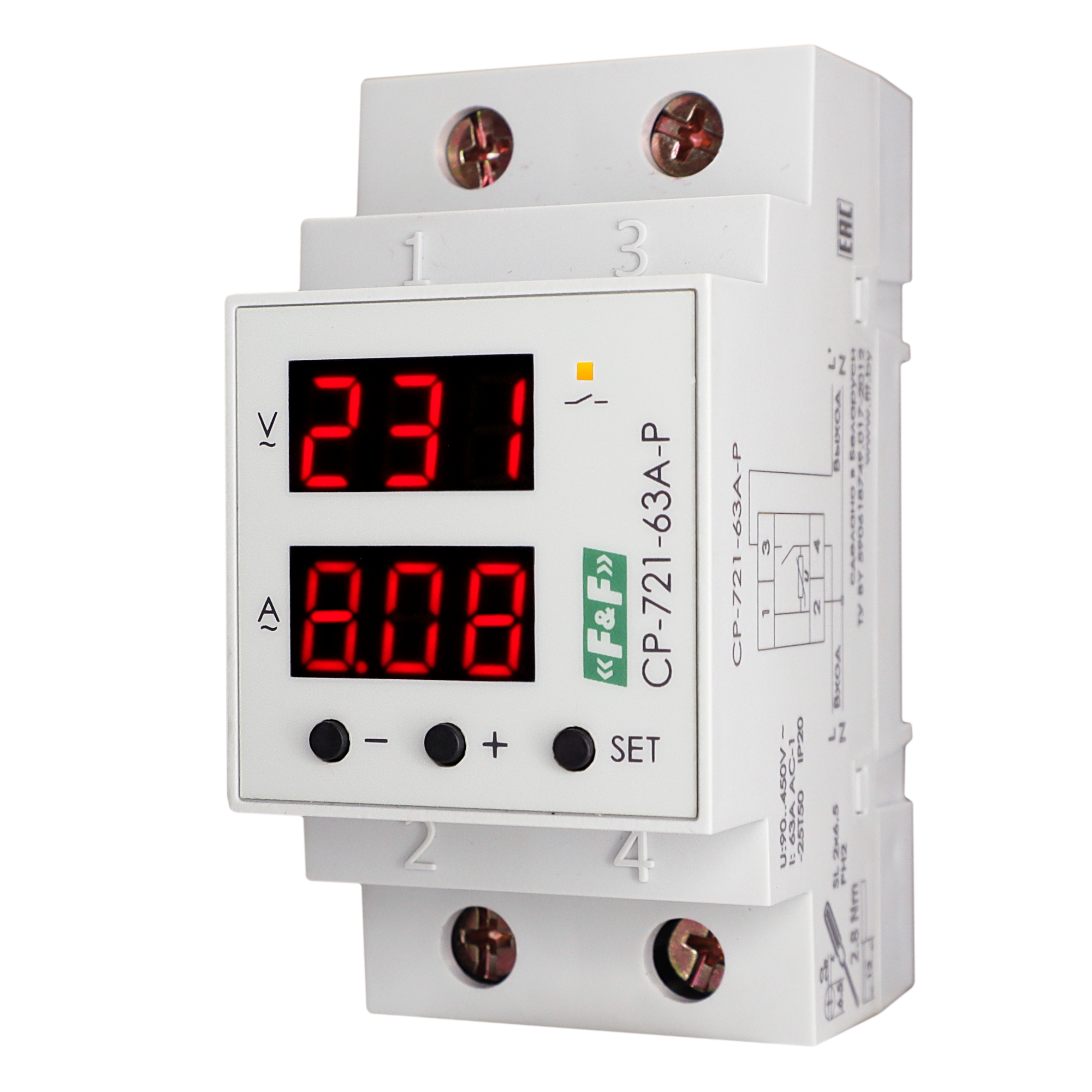

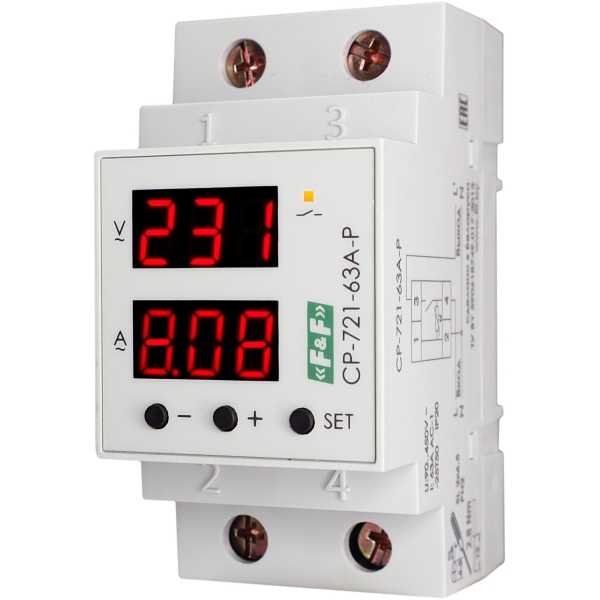

Реле напряжения CP-721-63A-P

Назначение
Реле контроля напряжения CP-721-63A-P предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, защиты от превышения тока, мощности, а также «сухого хода» однофазных насосов.

Особенности
– защита нагрузки от повышенного / пониженного напряжения в сети;
– защита нагрузки от импульсных перенапряжений;
– защита сети питания от перегрузки по току, мощности;
– ограничение мощности в нагрузке;
– защита от перегрева;
– защита нагрузки от частых отключений при нестабильном напряжении в сети;
– измерение методом TrueRMS напряжения, тока, полной и активной мощности;
– сохранение в памяти причины и времени отключения нагрузки (журнал аварий на 60 событий);
-возможность работы в сети питания от генераторов с нестабильной частотой;
– защита настроек паролем.

Принцип работы

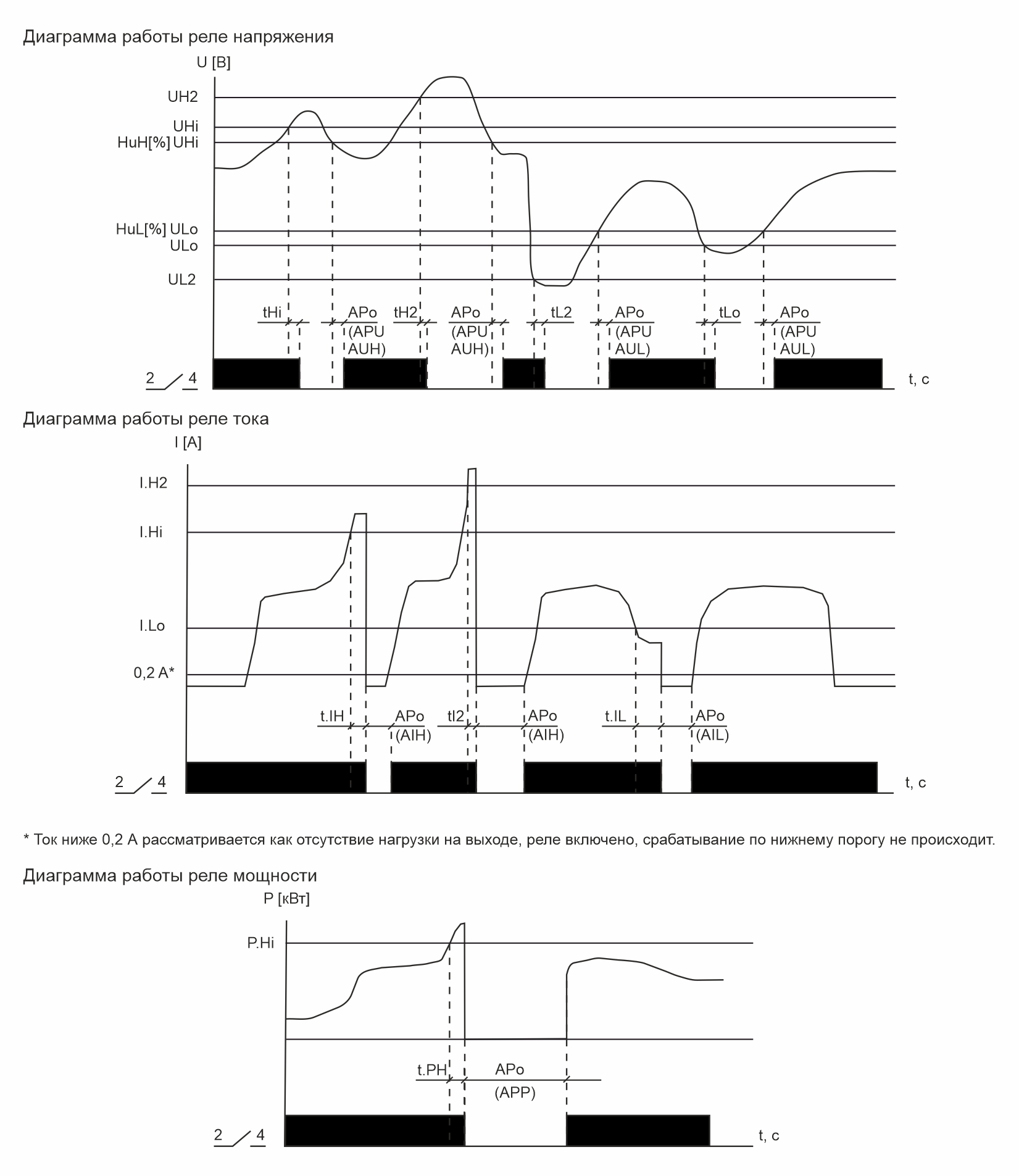

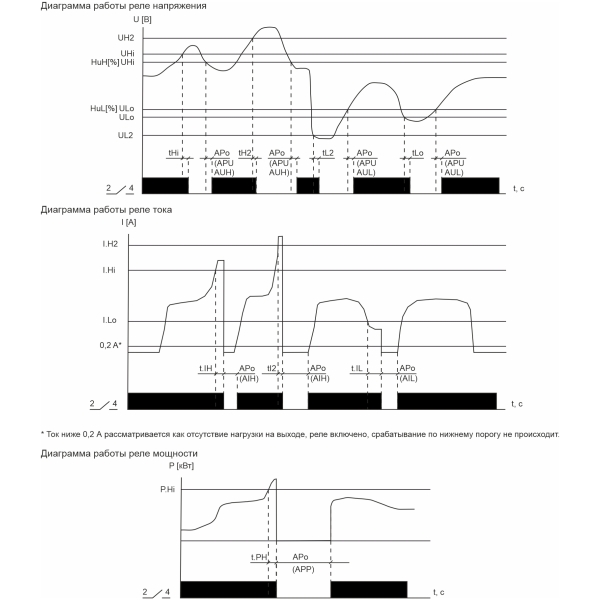

Если напряжение в сети, ток и мощность в нагрузке находятся в заданных пределах, контакт реле замкнут, нагрузка подключена к сети питания. При выходе указанных параметров за пределы нагрузка отключается. После их восстановления она автоматически подключается к сети через заданное время повторного включения. При нестабильной сети для защиты оборудования от частых переключений это время автоматически увеличивается.
Импульсные перенапряжения на нагрузке ограничиваются на безопасном для неё уровне встроенным варистором.
Измерение параметров сети производится методом TrueRMS. На индикаторах лицевой панели можно просматривать текущие значения напряжения, тока, полной и активной мощности, коэффициента мощности, причину отключения, величину параметра, вы звавшего отключение и время с момента аварии. Эти значения сохраняются в энергонезависимой памяти изделия.
Для защиты от перегрева изделия установлена термозащита, срабатывающая при повышении  температуры внутри корпуса свыше 90 оС, отключая нагрузку от сети. При снижении температуры ниже 65 оС происходит её автоматическое подключение.

Для удобства программирования меню разделено на 3 уровня (таблица 1 РЭ):
1 – базовый, программирование минимально необходимых параметров для защиты;
2 – расширенный, установка дополнительных параметров защиты;
3 – установка всех параметров и сервисных функций.

Область применения
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения, и перегрузок в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
