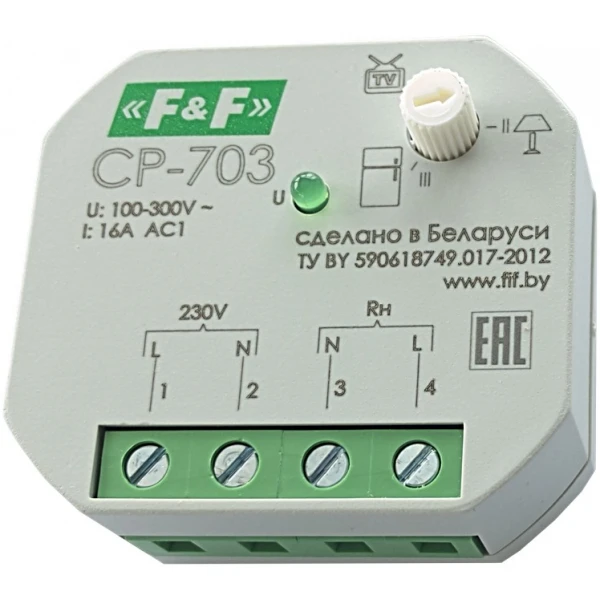

Реле напряжения CP-703

Назначение

Реле напряжения CP-703 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения, от аварий при обрыве нулевого провода.

Принцип работы

При выходе Реле напряжения CP-703 за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.

С помощью потенциометра необходимо выбрать один из 3-х режимов работы, в зависимости от типа защищаемого устройства.

• Режим I: предназначен для защиты сложных бытовых устройств (телевизоры, компьютеры, модемы и т.д.)
• Режим II: предназначен для защиты более простых устройств (нагревательные приборы, светильники и т.д.)
• Режим III: предназначен для защиты холодильного оборудования. Обеспечивает задержку повторного включения после аварии в сети питания, что предотвращает выход из строя компрессорных агрегатов.
• Артикул

  EA04.009.011
  Код ETIM

  EC001438
  Напряжение питания, В

  100-300
  Максимальный коммутируемый ток, А

  16 AC1
  Контакт

  1 NO
  Контроль питания

  зел. светодиод
  Диапазон контролируемых напряжений, В:
  нижний
  I

  207
  II

  180
  III

  170
  верхний
  II

  260
  III

  260
  Время срабатывания, с
  нижний
  I

  5
  II

  10
  III

  10
  верхний
  I

  0,2
  II

  0,2
  III

  0,2
  Время повторного включения, с
  I

  5
  II

  5
  III

  360
  Гистерезис, В

  5
  Напряжение ускоренного отключения, В
  нижнее

  120
  верхнее

  300
  Время ускоренного отключения, с

  <0,1
  Погрешность измерения, %

  <3
  Диапазон рабочих температур, °С

  -25…+50
  Степень защиты

  IP20
  Коммутационная износостойкость, циклов

  >105
  Потребляемая мощность, Вт

  1
  Габариты (ШхВхГ), мм

  48х43х20
  Подключение винтовые зажимы

  2,5 мм2
  Момент затяжки винтового соединения, Нм

  0,4
  Тип корпуса

  PDT
  Масса, кг

  0,034
  Монтаж

  в монтажную коробке Ø60 мм
